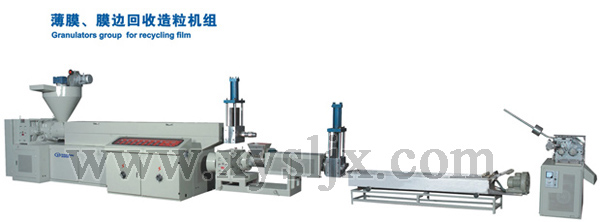

Каскадные грануляторы применяются для переработки промышленных и бытовых (предварительно отмытых) отходов ПНД, ПВД, ПП, ПС, из агломератора и дробленки.
Особенность каскадных грануляторов:
это возможность повышения производительности и качества получаемого готового продукта (гранул). Это достигается за счет увеличения общей длины шнеков. Кроме того, при работе с каскадным гранулятором существует возможность введения в расплав различных добавок, достигая их равномерного распределения по всему объему материала.
Еще одной отличительной особенностью каскадных грануляторов является высочайшая степень очистки материала. А также за счет применения каскадной схемы снижено требование к чистоте исходного сырья.
Используемый материал: ПНД, ПВД, ПП, ПС
Комплектация:
- Машина укомплектована инверторами.
- Материал ванны – нержавеющая сталь.
- Материал шнека/цилиндра - 38CrMoALA, поверхность азотирована.
- В загрузочном бункере установлен вертикальный шнек для усиленной подачи материала.
- Сушилка стренг после ванны.

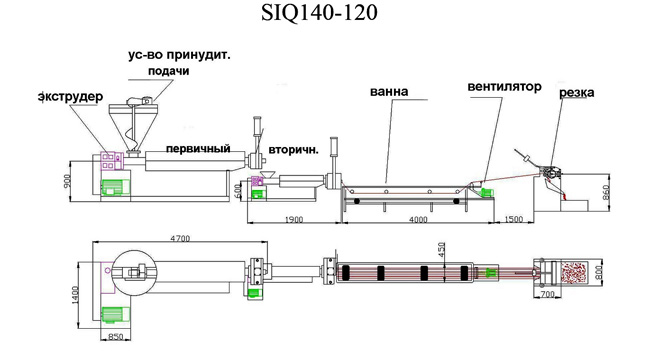

Технические характеристики на модель SIQ140-120:
Первичный экструдер SJ-140:
Система принудительной подачи материала в шнек: 3.7 KW
Инверторное регулирование скорости подачи инвертор VFD037M43A
Диаметр шнека: 140 мм
Соотношение длины и диаметра шнека: 22:1
Материал шнека: 38CrMoAlA
Глубина азотированной поверхности шнека/цилиндра: 0,7 мм, твердость 60-64HRC
Материал цилиндра: 38CrMoAlA
Мощность электродвигателя главного привода: 75кВт
Система регулирования скорости первичного экструдера инвертор Delta VFD750F43A (Тайвань)
Тип применяемых нагревателей: литые алюминивые
Мощность 1 нагревателя 2,0кВт, на 1 зону 2 нагревателя
Количество зон на шнеке 8
Количество нагревателей на шнеке 16
Количество зон дегазации: 1
Подогрев зоны дегазации
Гидравлическая система смены фильтра
Латунные уплотнительные кольца в фильтре расплава
Количество зон нагрева на фильтре 1
Тип применяемых нагревателей – патронные (корпус фильтра), из нержавеющей стали (сопло фильтра)
Вторичный экструдер SJ-120:
Диаметр шнека: 120 мм
Соотношение длины и диаметра: 10:1
Материал шнека: 38CrMoAlA
Глубина азотированной поверхности: 0,7 мм, твердость 60-64HRC
Материал цилиндра: 38CrMoAlA
Подогрев заборной воронки
Мощность электродвигателя главного привода: 15 кВт
Система регулирования скорости вторичного экструдера инвертор
Тип применяемых нагревателей: литые алюминивые
Мощность 1 нагревателя 1,8кВт, на 1 зону 3 нагревателя
Количество зон на шнеке 1
Количество нагревателей на шнеке 3
Гидравлическая система смены фильтра
Количество зон нагрева на фильтре 1
Стренговая головка оригинальной конструкции
Тип применяемых нагревателей – патронные (корпус фильтра), литые алюминиевые (головка стренговая)
Пульт управления с системой регулирования температуры и инверторами.
Регуляторы температуры 11шт
Амперметры для контроля работы нагревателей каждой из зон 11шт
Общий амперметр 1шт
Общий вольтметр 1шт
Инвертор системы регулирования скорости первичного экструдера
Инвертор системы регулирования скорости вторичного экструдера
Инвертор системы регулирования скорости стренгорезки
Кнопки Пуск/Стоп
Включатели зон терморегулирования 11шт
Пускатели
Автоматические выключатели
Ванна охлаждения: материал – нержавеющая сталь, размер: 4,0*0,4 м.
Ванна может перемещаться по основанию в продольном направлении (для облегчения доступа к фильтру)
Направляющие ролики внутри ванны – свободно перемещающиеся
Сушилка стренг
Камера сушки
Центробежный вентилятор
Стренгорезка
Прижимное устройство на основе противовеса
Передача момента от электродвигателя ЧЕРЕЗ РЕДУКТОР
Цельнометаллическая фреза из быстрорежущей стали
Электродвигатель 3,7кВт
Система регулирования скорости стренгорезки
Источник питания: трехфазный 380 В
Номинальная потребляемая мощность 70кВт
Максимальная потребляемая мощность 130кВт
Производительность: 150-300 кг/ч
Площадь занимаемая оборудованием: 12800мм*1400мм
Система принудительной подачи
Система принудительной подачи материала с обратной связью, блоком автоматики и инверторным приводом
Мощность привода 3,7кВт
Основные технические характеристики на другие модели:
|
Модель |
основной пресс |
вспомогательный пресс |
Выход,
кг/час |
|
Диаметр первого шнека,мм |
L/D |
Мощность
кВт |
Диаметр второго шнек,мм |
L/D |
Мощность
кВт |
|
SIQ90-80 |
Ф90 |
1:22/1:18 |
22 |
Ф80 |
1:10/1:8 |
7.5 |
80 |
|
SIQ120-90 |
Ф120 |
1:22/1:18 |
30 |
Ф90 |
1:10/1:8 |
11 |
120 |
|
SIQ140-120 |
Ф140 |
1:22/1:18 |
45 |
Ф120 |
1:10/1:8 |
15 |
160-220 |
|
SIQ160-140 |
Ф160 |
1:22/1:18 |
55 |
Ф140 |
1:10/1:8 |
18.5 |
260-320 | |
