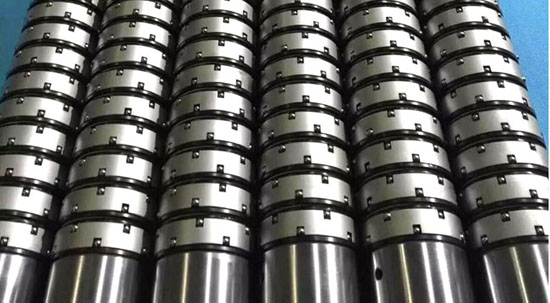

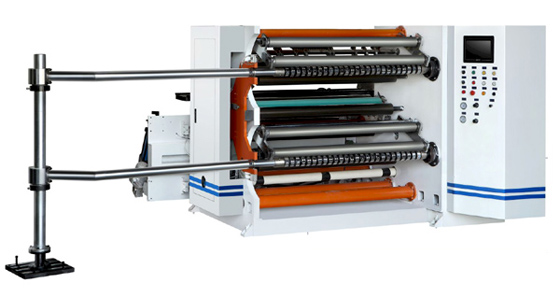

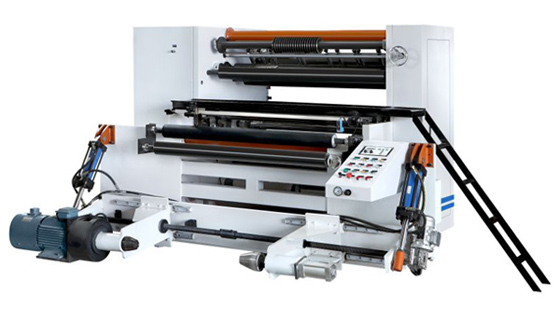

Валы намотки с фрикционными бакелитовыми кольцами Высокоскоростная бобинорезательная машина используется для резки таких материалов (с печатью и без), как пленочные материалы толщиной 12-600 мкм: полиэтилен (HDPE.LDPE, LLPE), полипропилен (РР,СРР,ВОРР,ОРР), PET, полистирол (PS), поливинилхлорид (PVC), целлофан, ламинаты, соэкструзионные материалы и др.
Отличительные особенности станка:
- Идеальный вариант станка для резки полипропилена и других плёночных материалов
- Идеально-ровный край готового рулона на выходе при разнотолщинности материала
- Быстрая перенастойка лезвий (ширины рулона) на выходе.
Принцип работы:

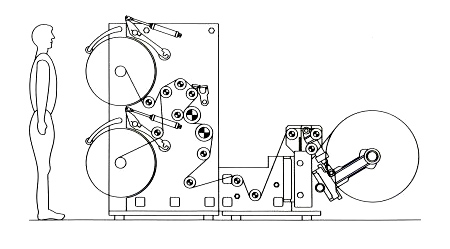

Загрузка материала и разгрузка готовой продукции производится с одной стороны машины. Поворотные валы размотки/намотки и центральная панель управления обеспечивают легкость управления машиной одним оператором. Намоточное устройство с системой бакелитовых колец спроектировано так, что компенсирует возможную неравномерность толщины материала. Крепление разматываемого роля на подвижной стойке с автоматической системой контроля положения края или автоматической системой контроля положения рулона по гайд-линии совместно с электромагнитными тормозом в блоке размотки и муфтами в блоке намотке, обеспечивают идеальную ровную боковую поверхность наматываемых ролей. Блоки размотки/намотки машины могут комплектоваться стандартными пневмовалами с диаметрами 50,8 мм (2"); 76,2 (3"); 152,4 (6") или по требованию заказчика.
Комплектация:
- Двигатель привода машины, 2,25-3,75 кВт;
- Подвижный узел размотки;
- Пневматический вал размотки 76х1300 мм (для крепления роля);
- Электромагнитный тормоз для контроля натяжения полотна разматываемого материала (натяжение размотки 10 кг/м);

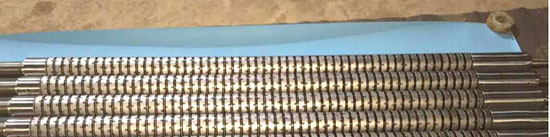

- Вал крепления наматываемого роля с фрикционными бакелитовыми кольцами;
- Бакелитовые кольца (ширина 42 мм);
- Алюминиевый прижимной ролик наматывающего вала (ширина 400-500 мм);
- Устройство резки при помощи дисковых ножей;
- Алюминиевые шайбы для выставления положения нижних дисковых ножей (6-15, 20, 30, 40, 50, 100 мм);
- Устройство снятия статического напряжения;
- Автоматический счетчик метража;
- Вентилятор для выдува обрезков, 0,75 кВт;
- Лазерное позиционирование
- Контроль края кромки.
Технические характеристики:
|
Модель |
ZDF-1300 |
ZDF-1600 |
|
Макс.диаметр размотки, мм |
800 |
1000 |
|
Макс.диаметр перемотки, мм |
600 |
600 |
|
Ширина размотки,мм |
400-1300 |
400-1600 |
|
Ширина резки,мм |
30-1300 |
30-1600 |
|
Внутренний диаметр бумажного рулона, мм |
76 |
76 |
|
Скорость резки, м/мин |
300 |
300 |
|
Скорость перемотки, м/мин |
300 |
300 |
|
Отклнение коррекции точности, мм |
<0,40 |
<0,40 |
|
Диапазон напряжения, кг |
2-30 |
2-30 |
|
Мощность мотора размотки, кВт |
5,5 |
7,5 |
|
Мощность мотора перемотки, кВт |
7,5 |
9,5 |
|
Мощность мотора тяги, кВт |
4 |
6 |
|
Общая мощность, кВт |
18 |
24 |
|
Габаритные размеры с учетом устройства съема рулонов , мм |
3600х4500х1850 |
3900х4800х1850 |
|
Вес машины, кг |
4200 |
5500 | |
