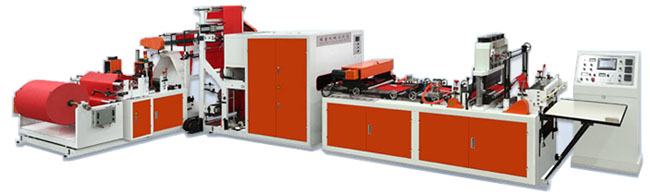

Автоматическая линия для производства пакетовиз методом ультразвуковой сварки из нетканых материалов.

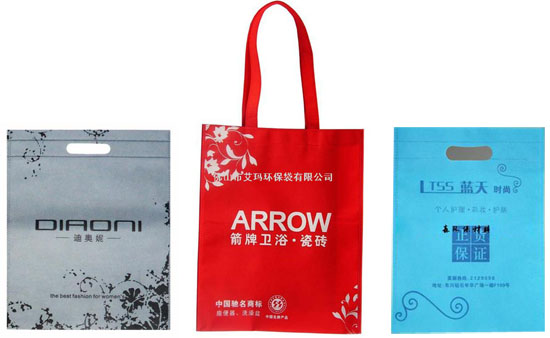

Типы выпускаемой продукции - "фасовки", пакеты спрорубной ручкой без фальца и c фальцем, пакеты с петлевой ручкой без фальца и с фальцем.
Линия для изготовления пакетов из нетканых материалов является комплексным электромеханическим устройством, работающим под управлением промышленного контроллера, управление осуществляется через сенсорный экран, машина работает по фотометке, есть компьютерная коррекция отклонения, дающая точный и ровный конечный продукт.
Данная авто линия изготавливает следующие типы пакетов
- пакеты с петлевой ручкой
- пакеты с веревочной вставкой
- пакеты с трапециевидным дном
- пакетны с квадратным дном
Установочные параметры напряжения- по запросу заказчика.
Автоматическая линия для производства нетканых пакетов WZWF-VII оснащается главным шаговым двигателем Dedong из Шанхая, с помощью которого технология добивается очень точного позиционирования (движение с точными повторяемыми шагами) и контроля скорости. Разматыватель оснащается фрикционной муфтой, которая использует высокомагнитный железный порошок, чем обеспечивается быстрое сцепление. Постоянная температура поддерживается автоматически, для чего используются микропроцессорные ПИД-регуляторы с SSR (твердотельное реле). Такая система может обрабатывать информацию один раз через каждые 2 секунды, что обеспечивает наиболее точный и быстрый контроль характеристик нагрева. В случае выхода температуры за верхний или нижний предел температуры срабатывает сигнал тревоги; оператор может изменять диапазон ограничений и условия автоматического останова. Плавное уплотнение пленки делается с контролем EPC, чьи элементы сохраняют положение края полотна во время процесса. Установлен специальный датчик для обнаружения края полотна. Механизм для регулировки положения полотна может соответствующим образом перемещать рулон разматывания для достижения краевого управления.
Оборудование для производства нетканых пакетов WZWF-VII оснащается программируемым логическим контроллером с цветным сенсорным экраном, на котором высвечивается простая навигация для ввода настроек. Параметры работы (скорость резания, количество пакетов, длина, температура и т.д.) могут быть сохранены, а при сбое питания исходники сохраняются автоматически. Система мониторинга неисправностей охватывает: двигатели, элементы ультразвуковой сварки, связь с блоком управления, перфораторы, датчики, температуру запечатывания и т.д. Их ненадлежащая работа будет отображаться на ЖК-дисплее, поэтому операторам очень удобно немедленно устранить неисправность.
Технические характеристики:
|
Модель
|
WZWF-VII 600
|
WZWF-VII 700
|
WZWF-VII 800
|
|
Тип пакетов
|
фасовки
|
фасовки
|
фасовки
|
|
Скорость продукции, шт/мин
|
20-110
|
20-110
|
20-110
|
|
Ширина мешка, мм
|
300-550
|
300-650
|
300-750
|
|
Длина мешка,мм
|
100-700
|
100-700
|
100-700
|
|
Плотность материала спанбонда, г (G.S.M)
|
35-100
|
35-100
|
35-100
|
|
Размер фальца, мм
|
30-90
|
40-90
|
40-90
|
|
Давление воздуха, МПа
|
0,36
|
0,36
|
0,36
|
|
Мощность, В
|
380V/220v
|
380V/220v
|
380V/220v
|
|
Общая мощность, кВт
|
9
|
10
|
11
|
|
Вес машины, кг
|
3000
|
3200
|
3500
|
|
Вес машины с упаковкой, кг
|
3200
|
3400
|
3700
|
|
Габариты, мм
|
9200х1600х1600
|
9200х1800х1800
|
9200х2000х1800
|
Основные комплектующие:
Шаговый двигатель : 130B /2 комплекта
AC двигатель :1.1kw 1 комплект
Редуктор :1.5kw:1комплект
Магнитный двигатель : 0.4kw:1 комплект
Температурный контроль : XMTD900 2 ед.
Антистатический модуль : 16kv 1 комплект
Фото глаз = ks-c2w 3 ед.
Конвертер : F1000-G 2 ед.
Компьютерный контроль : 1 комплект
Головка ультразвукового модуля сварки - длинная: 15KH 4 ед.
Круглый модуль ультрасоника: YN-2500W 3 ед.
Корректирующий модуль ЕРС : GB 1 комплект
Модуль контроля натяжения с магнитной муфтой: 1 комплект
Холодный нож: 1 ед.
Цилиндр :3 ед.
|
