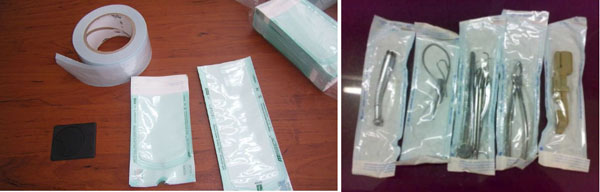

Виды производимой продукции

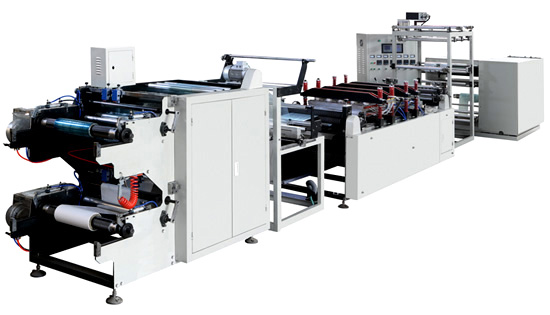

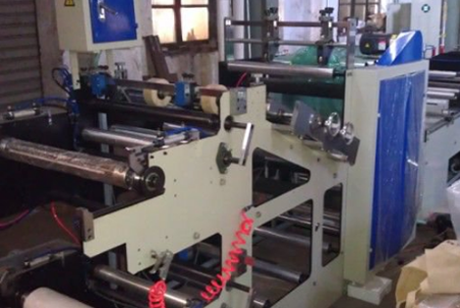

Автоматическая машина HFLD-600 предназначена для производства медицинских пакетов. Применяются при паровой, газовой и радиационной стерилизации и дальнейшего предотвращения от контаминации изделий медицинского назначения. Стерилизационные пакеты одноразового использования, производятся в широком спектре типоразмеров.
Автоматическая машина HFLD-600 предназначена для изготовления плоских стерилизационных пакетов различной формы, шириной до 600 мм, а также рукавов. Опционально машина может быть оснащена секцией укладки боковины пакета (для изготовления пакетов с боковыми Фальцами типа «саше»), секцией перфорирования. В качестве сырья применяется специальная медицинская бумага, ламинированная бумага, пленка. Печать наносится отдельно на рулонную бумагу, перед изготовлением пакетов.
Машина оснащена:
-
комплексным приводом (сервоприводом),
-
антистатикой,
-
Устройство охлаждения
-
Автоматический регулятор напряжения
-
Станция размотки бумаги, пленки;
-
Механизм подачи склеивающей ленты;
-
Узел поперечной перфорации (опция);
-
Узел подачи самоклеящейся ленты;
-
Секция укладки боковины пакета (опция);
-
Пневматический механизм высечки отверстий (опция);
-
Секция горячего прессования;
-
Станция охлаждения;
-
Фотоэлектрический счетчик готовой продукции;
-
Секция намотки готовой продукции;
Технические характеристики:
|
Модель
|
HFLD-600
|
|
Макс.ширина пакета, мм
|
600
|
|
Макс.длина резки, мм
|
600
|
|
Макс.диаметр размотки, мм
|
600
|
|
Размер пластины с электрическим нагревом
|
620x620
|
|
Размер
охладительной пластины
|
620x420
|
|
Управление
электрическим нагревом
|
Управление с 6 направлениями
|
|
Погрешность
контроля температуры
|
±4 градус Цельсия
|
|
Тип
контроля натяжением
|
Устройство с магнитным
порошком 2.5KG (Китай)
|
|
Источник
питания
|
380V (3 фазы 4 провода)
|
|
Скорость
работы для рукава, м/мин
|
10-28
|
|
Скорость
работы для пакетов, шт/мин
|
30-120
|
|
Сжатый
воздух
|
0.6 Mpa
|
|
Расход
воздуха
|
0.5m3/h
|
|
Кол-во рядов
при изготовлении плоских
пакетов
|
1-2
|
|
Мощность основного двигателя, кВт
|
2,2
|
|
подходящие материалы
|
CPP+PET Медицинская
бумага, пленка, ламинированная бумага, пр.
|
|
Сенсорный
экран
|
Тайвань
|
|
Управление
PLC
|
Панасоник (Япония)
|
|
Устройство
сматывания рулона
|
1 шт.
|
|
Общая мощность, кВт
|
23
|
|
Масса, кг
|
3200
|
|
Габаритные
размеры, (ДxШxВ), мм
|
6900x1400x1600
|
В зависимости от типа стерилизационного пакета, на раскаты производится установка бобины с пленкой, бумагой, ламинированной бумагой. Машина в автоматическом режиме производит подачу материала, осуществляет поперечную просечку полотна (формирование линии отрыва), подрезку краев полотна, укладку боковины, перфорацию отверстий, термоспайку, либо склейку при помощи липкой ленты, подсчет и намотку готовой продукции.
Спайка слоев производится посредством прессформ. Конфигурации прессформ согласовываются с заказчиком при размещении заказа.

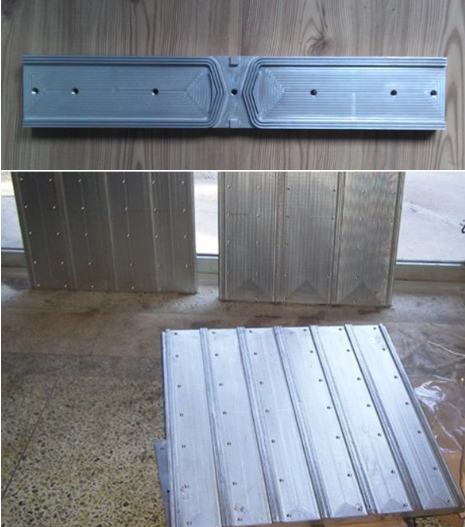

Прессформы для пакетов и рукавов
Фотографии отдельных узлов:

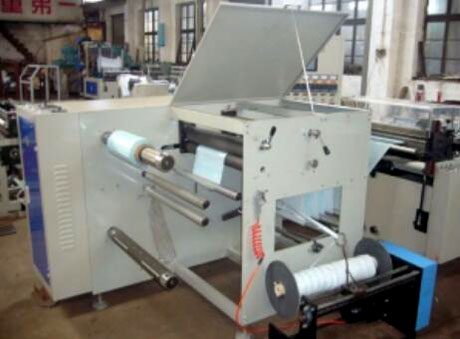

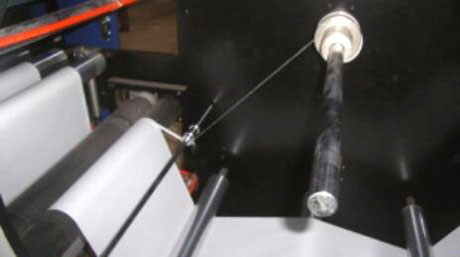

Раскат для подачи бумаги и пленки

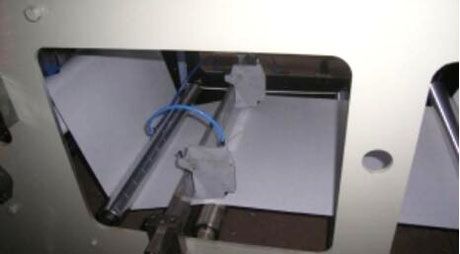

Подача самоклеящейся ленты

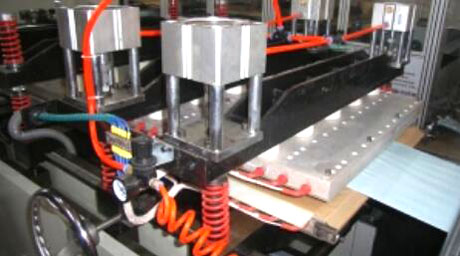

Узел прессования

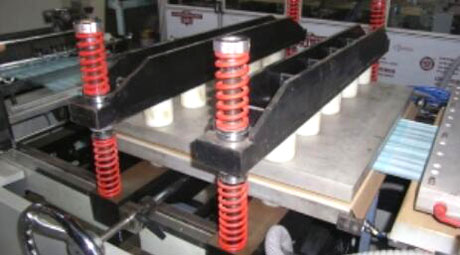

Станция охлаждения

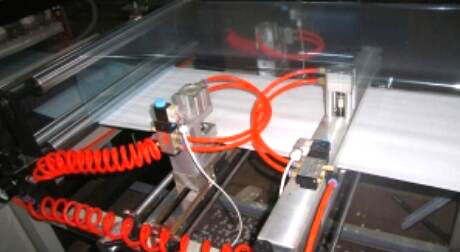

Поперечная просечка

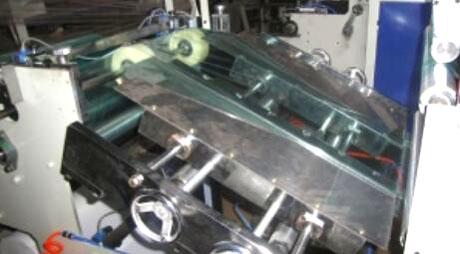

Секция укладки боковины для V-образного пакета
Устройство высечки отверстий
Устройство обрезки и намотки облоя
|
