Технологический процесс:
Короткое описание:

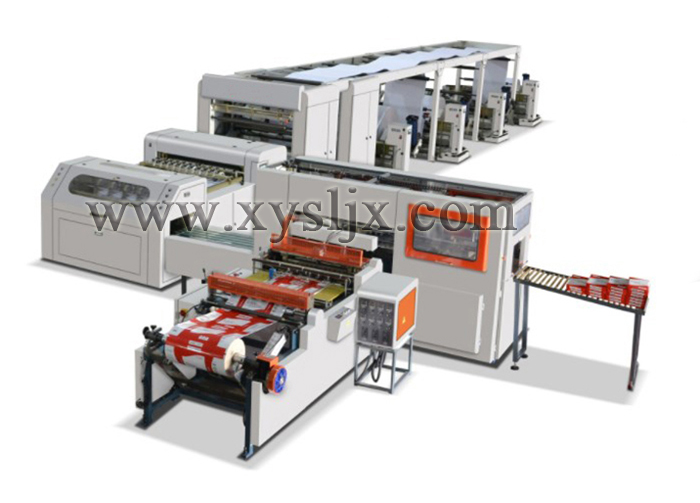

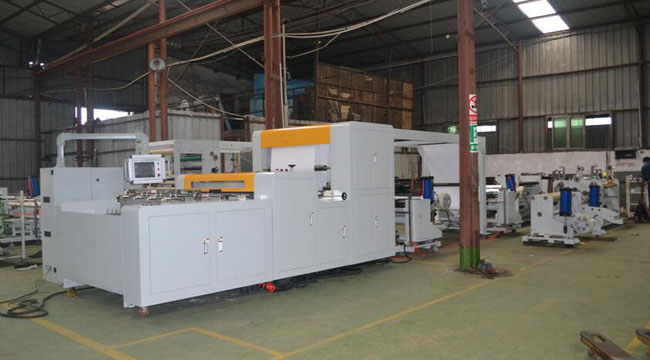

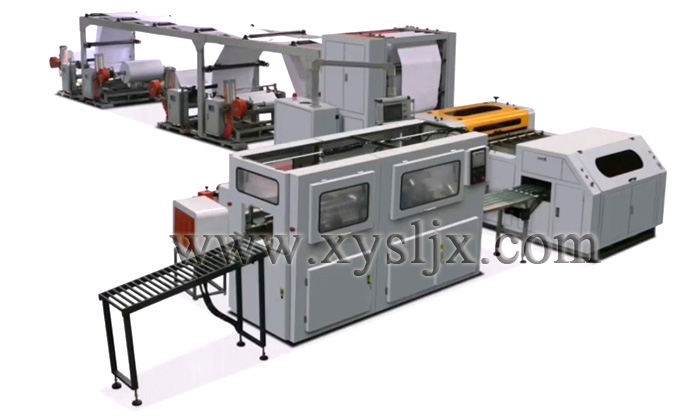

Современная высокопроизводительная комплектная линия по производству офисной бумаги А4. Применение европейских технологии и комплектующих обеспечивает долгий срок бесперебойной работы, высокую точность и производительность.
Цикл работы машины состоит из размотки рулонов, выравнивания полотен бумаги, резки, подсчета, транспортировки, формирования пачки и упаковки.
Автоматическая линия для производства, нарезки и упаковки офисной бумаги формат A4 адаптирована для работы от сети в 220В, предпочтительно – 380В. Подача первичного сырья осуществляется системой натяжения одновременно из нескольких крупногабаритных рулонов, установленных на обособленных разматывателях. Каждый разматываетль оснащается механизмом быстрой замены, усиленном пневматическими цилиндрами. Боковая кромка, выходящая за пределы требуемого формата, обрезается на этапе подачи, а отделенный материал устраняется при помощи вытяжки. С высокой точностью позиционирования бумага подаётся в зону действия регулируемых дисковых ножей, которые производят продольное деление совмещенных полотен. Режущие лезвия изготовлены из высокопрочной нержавеющей стали. Далее производится поперечное деление полотен и формирование стопки (количество листов задаётся программой) с минимально возможной ошибкой. Конечный этап заключается в укупорке бумаги в обёртку. Для перемещения продукции между операционными этапами задействуются горизонтальный ленточный и наклонный валковый транспортёры. Комплект ЗИП и перечень эксплуатационных инструкций прилагаются.
Данная линия предназначена для производства высококачественной офисной бумаги, бумаги для копировальной техники, писчей бумаги, синтетической бумаги и т.п. Производит обёртывание упаковочной бумагой со склеиванием. Линия использует сервомеханизм для контроля над точностью подачи материала и нарезки, оснащена фотоэлектрической корректирующей системой. Одновременно производит поперечную и продольную нарезку материала. Обеспечивает возможность регулировки скорости двигателя, автоматический подсчет листов бумаги, подачу звукового сигнала с выводом информации на дисплей. Совмещает фотоэлектрическую и пневматическую системы для контроля и управления. Установлена система PLC (программируемый логистический контроллер с сенсорным дисплеем).
Конвейер в линии для нарезки и упаковки бумаги A4 полностью автоматизированный, его система управления работает на платформе цифровых технологий. Высокоточная линия бесшумна и проста в управлении, все параметры процесса наглядно отображаются на цветных сенсорных экранах, поэтому обучение персонала много времени не занимает.
Размер упаковываемой пачки: 210 х 297 х 50мм (в пачке 500 листов A4).
Технические характеристики:
|
Модель
|
QZDA4-1100
|
QZDA4-1400
|
|
Ширина нарезки машины, мм
|
до 1100
|
до 1400
|
|
Длина
нарезки машины, мм
|
20-1000
|
20-1000
|
|
Количество нарезки и размер бумаги
|
6 ножей, 5 рядом бумаги, размер бумаги А4 210ммх297мм
|
6 ножей, 5 рядом бумаги, размер бумаги А4 210ммх297мм
|
|
Скорость нарезки, раз/мин
|
50-200
|
50-200
|
|
Точность нарезки, мм
|
±0.2
|
±0.2
|
|
Количество
листов в пачке
|
0-500
листов
|
0-500
листов
|
|
Высота
стопки бумаги
|
Максим
65мм
|
Максим
65мм
|
|
Плотность бумаги, грамм/м2
|
60-150
|
60-150
|
|
Количество упаковки, лит/мм
|
500 литов, максимальная высота 45-55мм
|
500 литов, максимальная высота 45-55мм
|
|
Может
установить бумаги на рулона в машине
|
1, 2 или 4 рулона
|
1, 2 или 4 рулона
|
|
Производительность (Пачек А4 по 500 листов в минуту)
|
2-3 пачки/мин (1 раскатка), 3-5 пачки/мин (2
раската), 6-8 пачки/минуту (4 раската)
|
3-5 пачки/мин (2 раската), 8-10 пачки/минуту
(4 раската)
|
|
Электропитание
|
АС380V/220Vх50HZ
|
АС380V/220Vх50HZ
|
|
Общая мощность
общей линии, кВт.
|
22
|
25
|
|
Расход
сжатого воздуха, NL/мин
|
300
|
350
|
|
Макс.диаметр
роля на размотке, мм
|
1500
|
1500
|
|
Диамет
втулки, мм
|
76.2мм
|
76.2мм
|
|
Главные
функции
|
1) работает с 1-2-4-х рулонов на подаче
|
1) работает с 1-2-4-х рулонов на подаче
|
|
2) С автоматическим устройством приемки
|
2) С автоматическим устройством приемки
|
|
3) Комбинированная резка гильотинным и
дисковыми ножами
|
3) Комбинированная резка гильотинным и
дисковыми ножами
|
|
4) Автоматический
счет и стапелирование
|
4) Автоматический
счет и стапелирование
|
|
5) Автоматическая подача на
автоматическую упаковку
|
5) Автоматическая подача на
автоматическую упаковку
|
|
Вес общей линии, кг
|
5800
|
6500
|
|
Габаритные
размеры общей линии, мм
|
19000х1900х2000
|
19000х2200х2000
|
|
Упаковочная машина в линии
|
|
Производительность, упак/мин
|
10-12
|
10-12
|
|
Скорость подачи оберточного материала с
роля с автоматическим резом
|
16 - 20 листов/минуту
|
16 - 20 листов/минуту
|
|
Размеры пачки 500 листов копировальной ,
офисной бумаги
|
210x297x50
|
210x297x50
|
|
Оберточный материал
|
Мелованная бумага, ламинированная бумага
|
Мелованная бумага, ламинированная бумага
|
|
Тип склеивания
|
Горячий клей
|
Горячий клей
|
|
Формат оберточного листа
|
550-560x386mm
|
550-560x386mm
|
|
Электропитание
|
380В/3Фазы/4 провода
|
380В/3Фазы/4 провода
|
|
Мощность мотора
|
5,1 кВт
|
5,1 кВт
|
|
Мощность привода резиновых валов
|
2,25 кВт
|
2,25 кВт
|
|
Потребление сжатого воздуха
|
0.6-0.8 мПа
|
0.6-0.8 мПа
|
|
Внутренний
диаметр гильзы
|
76.2мм
|
76.2мм
|
|
Диаметр
внешней упаковочной бумаги
|
400-700мм
|
400-700мм
|
|
Вес
бумаги
|
60-100г/м2
|
60-100г/м2
|
|
Габариты
|
4530х3050х1450 мм
|
4530х3050х1450 мм
|
|
Вес
|
2000кг
|
2000кг
|
|
