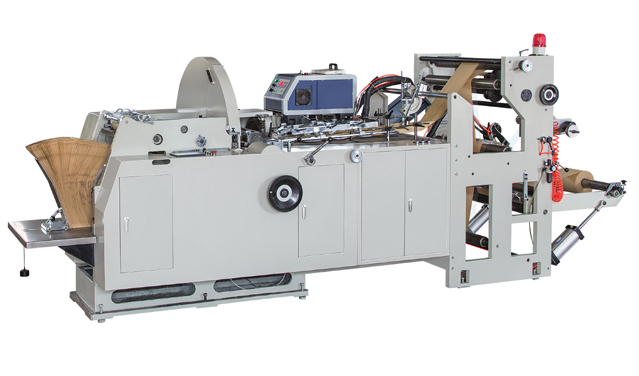

Оборудование предназначено для производства плоских и V-образных бумажных
пакетов (конвертов, пакетов «саше») с демонстрационным окошком прямоугольной
формы и без. Данные машины относятся к оборудованию карусельного типа, с
поперечным резом пакета за счет вращающихся разделительных ножей. Являются удобным
решением для изготовления упаковки под хлебобулочные изделия, фастфуд. Машины
серии LMD имеют ролевую подачу и позволяют автоматически выполнять следующие
технологические операции: подача бумаги с бобины на встроенном раскате,
корректировка натяжения и автоматический контроль положения бумажного полотна,
формирование трубы пакета, вклейка полимерной пленки посредством
высокотемпературного клея, поперечный рез заготовки пакета (сервоприводной
механизм с регулировкой длины реза с пульта управления), формирование и склейка
дна пакета, подсчет и укладка готовой продукции.Нанесение печати осуществляется
отдельно на рулон, посредством секции флексографической печати.
|
Параметр
|
ZDS-400M
|
ZDS-600M
|
|
Обрезная длина пакета (рукава) С,
мм
|
150-460
|
230-625
|
|
Фактическая длина пакета Н, мм
|
145-455
|
225-620
|
|
Ширина пакета L, мм
|
80-250
|
80-250
|
|
Глубина складывающейся боковины S, мм
|
10-50
|
10-50
|
|
Размер стандартного клапана Р, мм
|
12-20
|
12-20
|
|
Макс. скорость машины, шт./мин
|
400
|
400
|
|
Макс. вес бобины, кг.
|
400
|
400
|
|
Макс. наружный диаметр бобины, мм
|
1000
|
1000
|
|
Внутренний диаметр бобины, мм
|
76
|
76
|
|
Плотность бумаги, г/кв.м
|
30-80
|
30-80
|
|
Система контроля края полотна
|
да
|
да
|
|
Система контроля натяжения полотна
|
да
|
да
|
|
Толщина пленки, мм
|
0.02-0.05
|
0.02-0.05
|
|
Ширина пленки, мм
|
50-180
|
50-180
|
|
Наруж. диаметр бобины с пленкой,
мм
|
450
|
450
|
|
Внутр. диаметр бобины с пленкой,
мм
|
76
|
76
|
|
Потребление воздуха, куб. м/мин
|
меньше 0.12
|
меньше 0.12
|
|
Давление воздуха, МПа
|
0.6-1.2
|
0.6-1.2
|
|
Тип привода
|
Сервопривод
|
Сервопривод
|
|
Питание
|
380 V, 50 Гц,
|
380 V, 50 Гц,
|
|
Мощность, кВт
|
8
|
8
|
|
Масса нетто, кг
|
3050
|
3350
|
|
Габариты, мм
|
4580 х 1650 х 1850
|
4680 х 1650 х 1850
|
|
